Default Achterkant zekeringkast

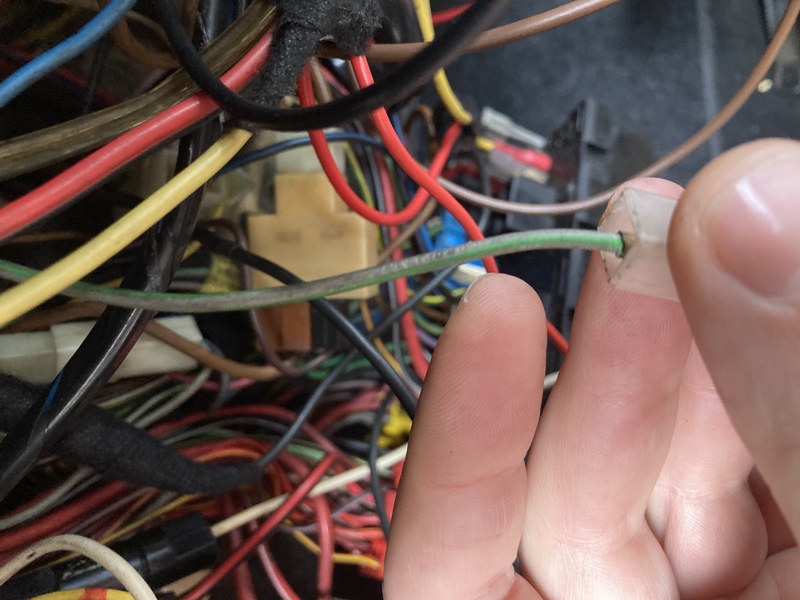

Zit met een losse stekker aan de achterkant vd zekeringkast (rode draad met dunne witte streep)

Wie kan mij vertellen of deze stekker links beneden goed zit?
(Ingang met een hoge houder)
__________________
Golf Mk1 Ist das auto alle anderen ist wertloses zeug
Reply With Quote
  #2
Old 17-02-2021, 08:27
loadone's Avatar
loadone loadone is offline
Forum Regular

Join Date: Feb 2009
Posts: 172
Default








__________________
Golf Mk1 Ist das auto alle anderen ist wertloses zeug

Last edited by VeeDubber : 17-02-2021 at 11:42.
Reply With Quote
  #3
Old 17-02-2021, 08:35
loadone's Avatar
loadone loadone is offline
Forum Regular

Join Date: Feb 2009
Posts: 172
Default

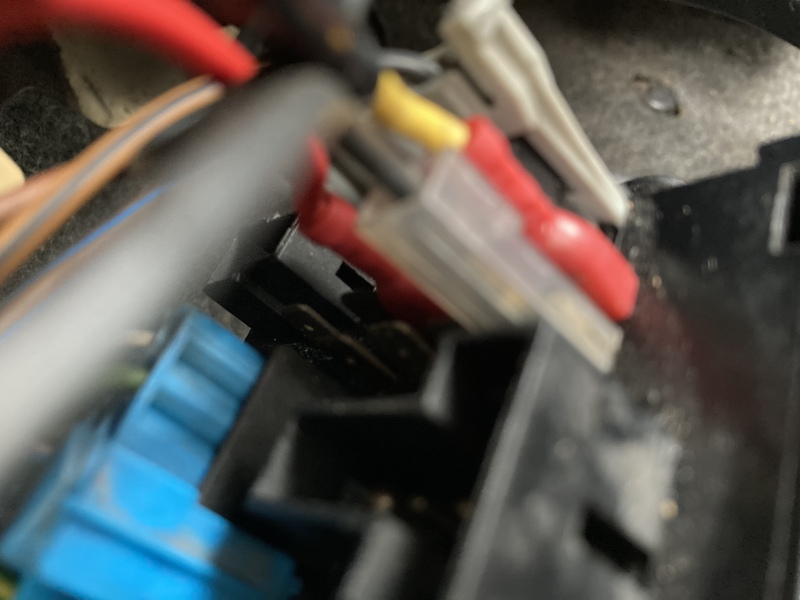

Stekkers lagen los en heb deze nu linksbeneden de rode met een witte streep aangesloten, maar weet niet of dit zo hoort omdat er nog zes andere aanluitingpinnen zijn..

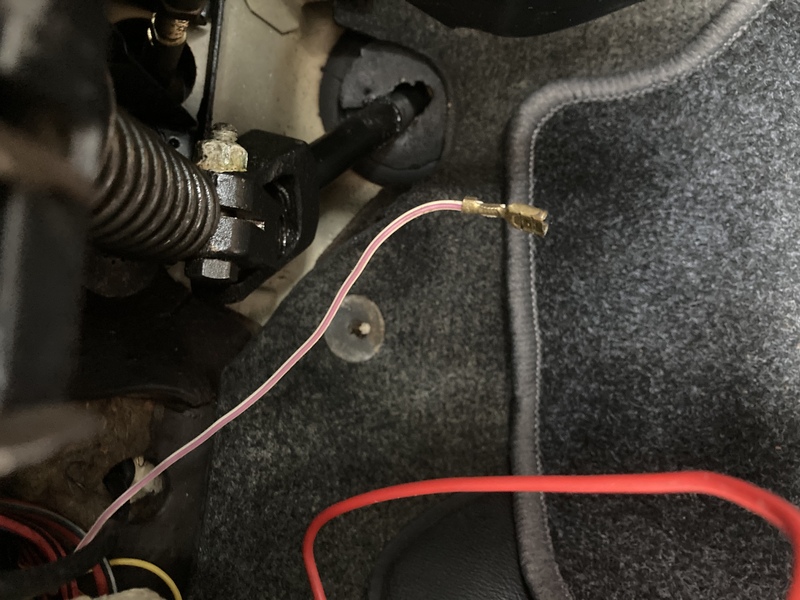

En dan zit ik nog met twee andere draden die los zitten waar ik geen raad mee weet

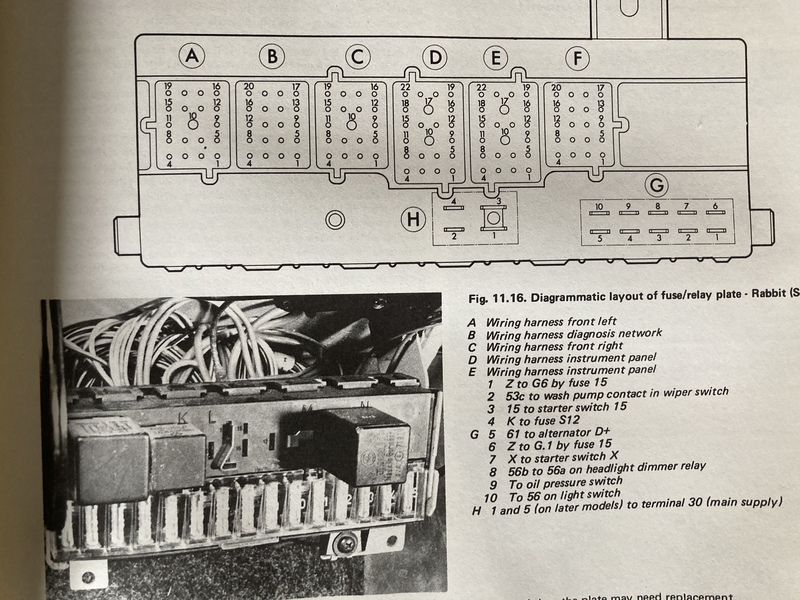

Heb een schema van een Golf1 uit 1980:




maar mijn zekeringkast is uit 1983 en heeft meer aansluitingen achter...
__________________
Golf Mk1 Ist das auto alle anderen ist wertloses zeug

Last edited by loadone : 17-02-2021 at 12:54.
Reply With Quote
  #4
Old 17-02-2021, 11:43
VeeDubber's Avatar
VeeDubber VeeDubber is offline
Volksforum Crew - S2 Racer

Join Date: Dec 2003
Posts: 6,550
Default

Welk bouwjaar en motortype is dit?
__________________
Reply With Quote
  #5
Old 17-02-2021, 12:13
loadone's Avatar
loadone loadone is offline
Forum Regular

Join Date: Feb 2009
Posts: 172
Default

1983 1.5 Type C automaat benzine
__________________
Golf Mk1 Ist das auto alle anderen ist wertloses zeug
Reply With Quote
  #6
Old 17-02-2021, 12:58
VeeDubber's Avatar
VeeDubber VeeDubber is offline
Volksforum Crew - S2 Racer

Join Date: Dec 2003
Posts: 6,550
Default

Naar mijn idee is de rood/wit: Voeding van de alarmlichtschakelaar (aansluiting 30 op schakelaar), kan dus op een plek waar continue voeding op staat (even meten met multimeter of spanningszoeker)
Grijs/groen; zijn er meerdere, kan E9 of F13 zijn, is je dimlicht (kan dus voor, achter of kenteken zijn)
Wit/rood durf ik zo niet te zeggen
__________________
Reply With Quote
  #7
Old 17-02-2021, 13:24
darksupra's Avatar
darksupra darksupra is offline
VW Fanatic

Join Date: Nov 2007
Posts: 323
Send a message via MSN to darksupra
Default

http://a2resource.com/electrical/electrical.html daar staat het vast wel tussen wat jij zoekt
__________________
I love it when a car comes together
Reply With Quote
  #8
Old 17-02-2021, 15:26
loadone's Avatar
loadone loadone is offline
Forum Regular

Join Date: Feb 2009
Posts: 172
Default

Dank VeeDubber en darksupra!

informatieve link! Top!

Als iemand dit overzicht heeft voor de vroegere types t/m 1983 hoor ik het graag!!!
__________________
Golf Mk1 Ist das auto alle anderen ist wertloses zeug
Reply With Quote
  #9
Old 18-02-2021, 12:13
loadone's Avatar
loadone loadone is offline
Forum Regular

Join Date: Feb 2009
Posts: 172
Default

Kan het kwaad om de bruin witte (of paars witte) op de zekeringkast aan te sluiten op een verkeerde pin?
__________________
Golf Mk1 Ist das auto alle anderen ist wertloses zeug
Reply With Quote
  #10
Old 19-02-2021, 13:24
loadone's Avatar
loadone loadone is offline
Forum Regular

Join Date: Feb 2009
Posts: 172
Default

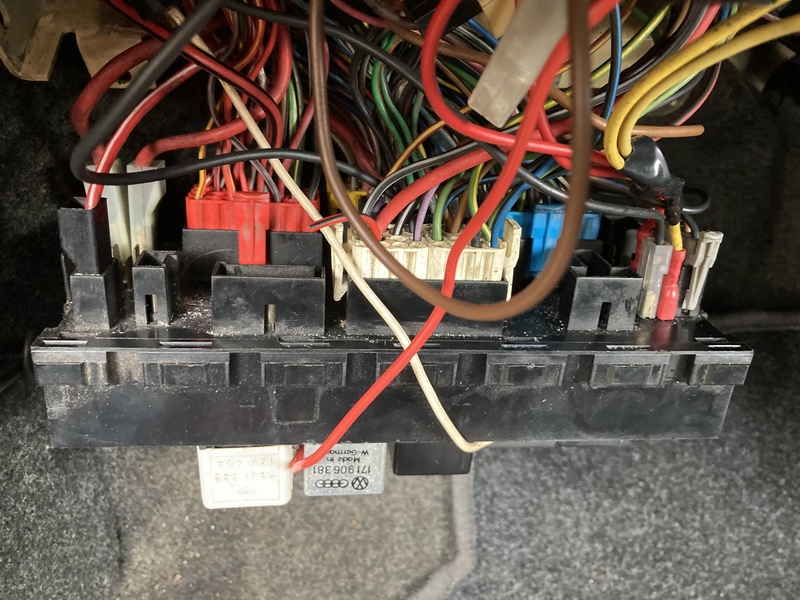

Hier een foto van de zekeringkast achter:

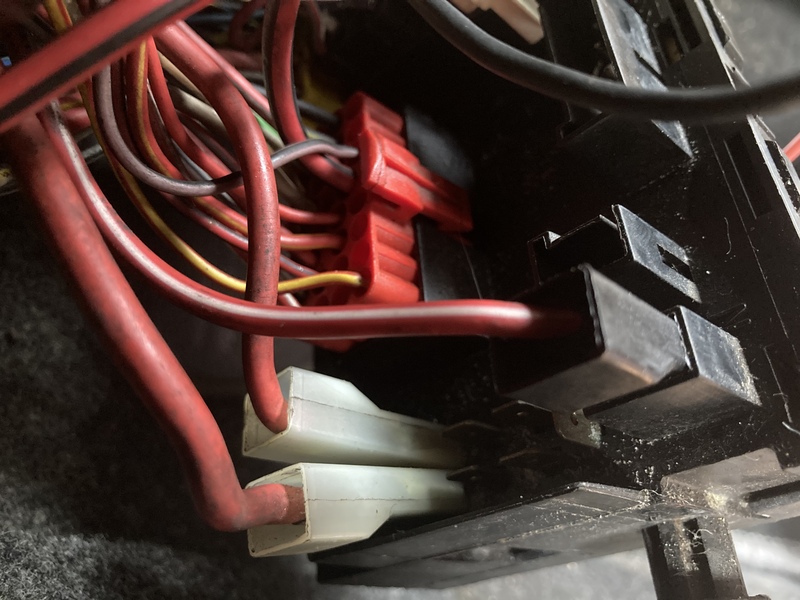

Heeft iemand een schema van de pinnen aan de rechterkant waar de losse stekkers ingaan?

Hierzo, waar de rode en gele draad ingaan.


__________________
Golf Mk1 Ist das auto alle anderen ist wertloses zeug
Reply With Quote
  #11
Old 19-02-2021, 13:53
RobertVoorst's Avatar
RobertVoorst RobertVoorst is offline
Volksforum Donateur - 1,5GB Fotoalbum-eigenaar

Join Date: May 2015
Posts: 879
Default

Als ik a2resource moet geloven is dat 'Deel' G:

http://www.a2resource.com/electrical/CE1.html

G Individual Circuits
-
G01 Remote Control Mirror Switch, Power Window Relay Main Fusebox Run Power, Fuse 12 Black/Yellow

G02 Oxygen ECU, Idle Stabilizer Relay, Cruise Control Switch, Heated Washer Jets, Differential Lock (Quantum) Main Fusebox Start/Run Power, Fuse 18 Black

G03 Heated Seat Control Units Main Fusebox Run Power, Fuse 12 Black

G04 - Alternator Exciter Wire -

G05 Seat Belt and Brake Warning Light power (Cabriolet and Scirocco) Main Fusebox Start/Run Power, Fuse 18 Black

G06 - Gauge Cluster (Low Oil Pressure Light Controller) -

G07 - Headlight Switch Headlights Power (Europe only) -

G08 - Dash Lights -

G09 Headlight Washer Relay (Europe only) License Plate Lights, Fuse 20 Gray/Green

G10 Headlight Washer Relay (Europe only) Washer Switch Green/Red
Reply With Quote
  #12
Old 20-02-2021, 00:06
loadone's Avatar
loadone loadone is offline
Forum Regular

Join Date: Feb 2009
Posts: 172
Default

Thanks Robert!
__________________
Golf Mk1 Ist das auto alle anderen ist wertloses zeug
Reply With Quote
  #13
Old 20-02-2021, 11:06
Peetje GTI Peetje GTI is offline
Forum Newbee

Join Date: Aug 2014
Posts: 20
Default

Reply With Quote
  #14
Old 22-02-2021, 07:58
loadone's Avatar
loadone loadone is offline
Forum Regular

Join Date: Feb 2009
Posts: 172
Default

Helemaal top Peetje GTI zijn we compleet!!
